Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Gepost op: 26 januari 2015, 23:03:40 »
Nadat het projectje NS daglichtseinen gereed was moesten er ook nog 6 zgn dwergseinen komen.
De gebruikte werktekening.


De 1:1 uitvoering

Nu zijn ook die best wel in model te koop, maar zelf maken is toch een grotere uitdaging.
Dus vandaag maar eens de figuurzaag, vijlen en boren ter hand genomen en een begin gemaakt.


Bovenop de vijf eurocent munt ligt de frontplaat met lichtkappen.
De lichtkappen zijn 2.5mm in diameter en binnendiameter opgeboord tot 1.8mm


De zelfde frontplaat maar dan voor de munt.


De frontplaat 120o gedraaid.
Links de voor dit project aangeschafte 1.8 mm leds

Wordt vervolgd.
grt Piet.

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.
« Reactie #1 Gepost op: 28 januari 2015, 20:38:29 »
Op het BNLS forum was een member die wilde weten hoe ik de lichtkappen maak.
En omdat ik denk dat het best de moeite waard is dat hier ook te vermelden, deze post.

Eerst zaag ik over een lengte van 3mm een buis middendoor, en dan gaat de helft er af.


Met een sleutelmakers vijltje vijl ik de kap schuin.


Weer drie kapjes klaar voor het volgende sein, nu de seinplaat maken.
Links ligt een sein in ruwbouw, klaar om verder afgewerkt te worden.

De gebruikte gereedschappen naast de sleutelmakers vijltjes zijn:
Een juweliers zaagje, met bijbehorende zaagbladen

Met als zaagblad 3/0 dit zijn hele fijn vertande zaagjes die nauwelijks een braam achterlaten.
De zaagbladen worden 'trekkend' ingespannen.



Zaagblad info.

grt Piet.

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.
« Reactie #2 Gepost op: 30 januari 2015, 22:34:29 »
Het is allemaal nog te groot, het móét kleiner!

Tsja daar zit je dan, overnieuw beginnen.
Uitgangspunt er moeten 3 maal 1.8mm leds in de behuizing passen
En er moet ook nog bedrading aan gesoldeerd kunnen worden.
Dus kleiner maken. Ja de lat ligt hoog.
De afbeeldingen zijn klikbaar voor een grotere versie.

Het is haring in een tonnetje, dat wel. Maar het gaat lukken.
Nu hebben deze led's aan de kathode kant een afronding, dus die kan mooi in de hoeken.
De groene kathode moet nog met die van de rode en gele worden doorverbonden.

Met de bekende stuiver er bij.

De achterkant wordt styreen, dus over het isoleren van uitstekende draden e.d. hoef ik me geen zorgen te maken.
Ik gebruik nu 1mm dik messing strip om de behuizing te maken, ga eens kijken of het met 0.5mm ook kan.
En of dat nog wat ruimte scheelt.

grt Piet.

Offline Dirk T

  • Super Modelspoorder
  • ******
  • Berichten: 1.352
  • Thanked: 99 times
  • Geslacht: Man
  • Tweerail DCC, NL 1950-1975 met ruime blik
Re: Zelfbouw NS-dwergseinen.
« Reactie #3 Gepost op: 30 januari 2015, 22:38:44 »
Ga zo door, priegelaar! Prachtig werk op de 1/10mm!
Het einde van een weg wordt altijd bereikt door hem stap voor stap af te lopen.

Offline Pierre

  • Super Modelspoorder
  • ******
  • Berichten: 7.985
  • Thanked: 337 times
  • Geslacht: Man
  • Woonplaats: Den Haag (Loosduinen)
    • Haagse Modelbouw Club
Re: Zelfbouw NS-dwergseinen.
« Reactie #4 Gepost op: 30 januari 2015, 23:35:39 »
Knap stukje werk Piet. ;)
Groet Pierre.

Ik rommel wat met treintjes en bouwwerkjes in H0 (H0e) en ook een klein beetje in N  .... Scratchbuilding, kitbashing en weathering.  ;D Lid van de http://haagsemodelbouwclub.nl/

Offline GéJé

  • Super Modelspoorder
  • ******
  • Berichten: 1.672
  • Thanked: 52 times
  • Geslacht: Man
  • Gert-Jan
Re: Zelfbouw NS-dwergseinen.
« Reactie #5 Gepost op: 30 januari 2015, 23:41:32 »
Knap stukje priegelwerk Piet.

Offline Dirk T

  • Super Modelspoorder
  • ******
  • Berichten: 1.352
  • Thanked: 99 times
  • Geslacht: Man
  • Tweerail DCC, NL 1950-1975 met ruime blik
Re: Zelfbouw NS-dwergseinen.
« Reactie #6 Gepost op: 31 januari 2015, 08:38:47 »
Als het nodig is kun je bij deze LEDjes nog wat ruimte verdienen doordat er aan de zijkanten best een klein beetje van het plastic afgevijld kan worden zonder dat de LED kapot gaat.
Het einde van een weg wordt altijd bereikt door hem stap voor stap af te lopen.

Offline NickvR

  • Super Modelspoorder
  • ******
  • Berichten: 689
  • Thanked: 25 times
  • Geslacht: Man
    • Reizen met de trein
Re: Zelfbouw NS-dwergseinen.
« Reactie #7 Gepost op: 31 januari 2015, 09:05:48 »
Wat een gepriegel zeg! Ben benieuwd naar het eindresultaat :)!

Offline Michel Bikkel

  • Super Modelspoorder
  • ******
  • Berichten: 571
  • Thanked: 28 times
  • Geslacht: Man
Re: Zelfbouw NS-dwergseinen.
« Reactie #8 Gepost op: 31 januari 2015, 09:53:24 »
Wat voor lijm gebruik je Piet om de diodes vast te zetten. Ik heb een seinbalk gemaakt boven mn perron maar heb het idee dat de LED's niet echt vastzitten.
Heb nu standaard bouwpakketlijm gebruikt van Faller.

Groet Mies

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.
« Reactie #9 Gepost op: 31 januari 2015, 10:05:56 »
Dat ligt er een beetje aan Michel.
Hier hebben we het over messing en kunststof daar gebruik ik Bison Kombi snel, 2 komponenten voor.
Dit is een lijm die ook 'vult' dus kleine oneffenheden worden zo ook mooi gedicht.
Is de passing helemaal vlak dan grijp ik naar de secondenlijm.
Bouwpakket lijm is veelal gebaseerd op het weekmaken van oppervlaktes, dus als beide materialen de zelfde samenstelling hebben is dat goed te gebruiken.
Zijn beide materialen verschillend dan kun je beter de kombi of de seconden lijm gebruiken.

grt Piet.

Offline Dirk T

  • Super Modelspoorder
  • ******
  • Berichten: 1.352
  • Thanked: 99 times
  • Geslacht: Man
  • Tweerail DCC, NL 1950-1975 met ruime blik
Re: Zelfbouw NS-dwergseinen.
« Reactie #10 Gepost op: 31 januari 2015, 10:48:16 »
Helemaal mee eens Piet. Die combi lijm gebruik ik ook graag.

Modelbouwlijm is op basis van het oplossen van (poly-)styreen. Het werkt daardoor op maar weinig andere kunststoffen, en al helemaal niet op niet-kunststoffen.

Naast gewone secondelijm heb je ook gel-secondelijm. Die is niet zo dun en loopt niet zo gauw overal heen. Bovendien geeft die je een paar tellen om de plaatsing van wat je lijmt nog te corrigeren.

Secondelijm en gel-secondelijm kun je eigenlijk alleen goed gebruiken onder de volgende voorwaarden:
- òf je lijmt gelijke materialen (messing op messing, styreen op styreen, enz.)
- òf het gelijmde zal op een vrij constante temperatuur blijven
- en het is altijd een starre verbinding (dus niet iets flexibels als een schoenzool onder een schoen).
De reden daarvoor is dat secondelijm een brosse lijm is die weinig meegeeft. Bij temperatuurverschil (opwarming of afkoeling) zullen de gelijmde materialen uitzetten of krimpen. Als het verschillende materialen zijn is die uitzetting of krimp niet even groot. De brosse lijm is niet flexibel en breekt daardoor af. Een voorbeeld dat sommigen (uit het pre-vaatwasser tijdperk, de prehistorie dus) misschien wel kennen is dit. Je geliefde heeft een ring met een steen, en die steen is eraf gevallen. Handige knutselaar die je als modelspoorder bent, heb die steen er weer op gelijmd met secondelijm. Ze is heel ouderwets de vaat gaan doen in een teiltje, en toen ze klaar was, was de steen opnieuw van de ring af. Dat komt doordat de lijm brak toen de ring in het warme afwaswater meer uitzette dan de steen.

Een lijm die gebaseerd is op secondelijm maar dit nadeel veel minder heeft is Bison Nexus. Deze lijm geeft bovendien nog wat meer nastelmogelijkheden dan gel-secondelijm. Ik gebruik Nexus graag voor dingen als het plaatsen van reizigers in rijtuigen.

Het einde van een weg wordt altijd bereikt door hem stap voor stap af te lopen.

Offline Wim Corduwener

  • Forumbeheerder
  • Super Modelspoorder
  • *****
  • Berichten: 10.924
  • Thanked: 303 times
  • Geslacht: Man
  • Enschede (import)
    • Portfolio
Re: Zelfbouw NS-dwergseinen.
« Reactie #11 Gepost op: 31 januari 2015, 11:44:13 »
Knap staaltje werk Piet.
Alleen zit ik met één vraagje: hoeveel van die dwergseinen ga je nog maken? Want het lijkt me met al dat gefriemel een mega-klus. Nou begrijp ik wel dat de eerste ook de moeilijkste is, omdat je eigenlijk een wiel aan het uitvinden bent... maar even goed een berg werk.

Trefwoorden:  Mac • Modulebouw • H0, H0e en 0e • Tijdperk III (1950-1960) • Nederlands (H0 en H0e) • Frans (1:45) • Gelijkstroom • Twee rails • Voorlopig nog even analoog • Scratchbuilding en Kitbutchering... en ik maak eigenlijk nooit wat af.

Meest recente projecten: Frans diorama 2.0 (Spoor 0e) en Verbouwing Magic Train (schaal 0e)

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.
« Reactie #12 Gepost op: 31 januari 2015, 15:47:12 »
Knap staaltje werk Piet.
Dank voor het compliment Wim.
Alleen zit ik met één vraagje: hoeveel van die dwergseinen ga je nog maken? Want het lijkt me met al dat gefriemel een mega-klus.
Een stuk of 6 Wim, minimaal.
Op mijn baan heb ik 6 perronsporen die ik met deze seinen wil uitrusten.
En wat betreft een mega klus, ach ook dat valt wel mee hoor.
Ik vind jouw restauratie van de Revell locloods een veel groter project.
Nou begrijp ik wel dat de eerste ook de moeilijkste is, omdat je eigenlijk een wiel aan het uitvinden bent... maar even goed een berg werk.
Ja inderdaad de éérste is de meest tijdrovende.
Je moest eens weten hoeveelmateriaal er in de afvalton is gegaande afgelopen week.
Maar uiteindelijk kom je op de ideale uitvoering en de beste techniek.
En die pas je dan toe op de volgende seinen.
Zo heb ik het ook met die daglichtseinen  gedaan.
Dat is een methode die me wel bevalt.

grt Piet.

Offline Wim Corduwener

  • Forumbeheerder
  • Super Modelspoorder
  • *****
  • Berichten: 10.924
  • Thanked: 303 times
  • Geslacht: Man
  • Enschede (import)
    • Portfolio
Re: Zelfbouw NS-dwergseinen.
« Reactie #13 Gepost op: 31 januari 2015, 16:27:40 »
Vind het wel mooi dat je zo oer-Nederlands in de weer bent.
Trefwoorden:  Mac • Modulebouw • H0, H0e en 0e • Tijdperk III (1950-1960) • Nederlands (H0 en H0e) • Frans (1:45) • Gelijkstroom • Twee rails • Voorlopig nog even analoog • Scratchbuilding en Kitbutchering... en ik maak eigenlijk nooit wat af.

Meest recente projecten: Frans diorama 2.0 (Spoor 0e) en Verbouwing Magic Train (schaal 0e)

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #14 Gepost op: 1 februari 2015, 17:21:37 »
Vind het wel mooi dat je zo oer-Nederlands in de weer bent.
Ja maar ik heb ook een Nederlandse baan, Wim.
OK, met één vreemde( Duitse ) eend in de bijt een BR01 die gaat dan ook een museumtrein trekken.

Ik heb voor mij zelf besloten om het eens in styreen i.p.v. messing te gaan proberen.
En dan met SMD ledjes , want de ruimte wordt wel wat kleiner.
Die heb ik nog in 5 kleuren liggen.
Morgen ga ik styreen buis en plaat halen en dan ga ik daar mee aan de gang.
Ik heb ook nog ontdekt dat mijn seinen aan de onderkant te smal zijn en in het geheel te hoog, het middelste licht moet lager zitten en de twee onderste een mm of 2 verder uit elkaar.

Je ziet het plannen en nog eens plannen.

grt Piet.

Offline GéJé

  • Super Modelspoorder
  • ******
  • Berichten: 1.672
  • Thanked: 52 times
  • Geslacht: Man
  • Gert-Jan
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #15 Gepost op: 1 februari 2015, 18:38:57 »
Ik heb voor mij zelf besloten om het eens in styreen i.p.v. messing te gaan proberen.
Waarom deze overstap naar styreen Piet? Ik neem aan dat je daar een reden voor hebt en ik ben daar wel benieuwd naar.

Ik heb ook nog ontdekt dat mijn seinen aan de onderkant te smal zijn en in het geheel te hoog, het middelste licht moet lager zitten en de twee onderste een mm of 2 verder uit elkaar.
Als je het niet had gezegd dan was het mij niet opgevallen. Nu ik je werk met de foto van het origineel vergelijk zie ik pas dat er iets verschil in zit.
Je gaat wel voor absolute perfectie. Ik vind het heel knap!

Groeten, Gert-Jan


Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #16 Gepost op: 1 februari 2015, 21:06:32 »
Hoi Gert-Jan,
Styreen is makkelijker te bewerken en te lijmen.
Maar ik ben net even bezig geweest met een stukje afval styreen, maar dat valt ook nog niet mee hoor.

Laat maar eens een randje van plm 0.5 mm staan, in dat zachte materiaal.
De truuk is éérst boren en dan uitzagen.(die opleiding tot machine-bankwerker was toch nog ergens goed voor)  :D
Ik wil het in ieder geval geprobeerd hebben, zodat ik niet later met het idee rond loop had ik het maar gedaan.
Als je het niet had gezegd dan was het mij niet opgevallen. Nu ik je werk met de foto van het origineel vergelijk zie ik pas dat er iets verschil in zit.
Je gaat wel voor absolute perfectie. Ik vind het heel knap!
Ja ik wil echt 100% tevreden zijn.
Vroeger in mijn werk had ik ook de stelregel: "100% resultaat is net aan genoeg"
Ik gruwde van de kreet "best effort", daar schermde veel van mijn collega's nog al eens mee.
Nou dat is niet aan mij besteed.

grt Piet.

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #17 Gepost op: 2 februari 2015, 17:12:22 »
Vandaag wat styreen gehaald en verder met het project gegaan om eens kijken of styreenbouw makkelijker , mooier en beter is.


Nou makkelijker is het zeker niet, want het is allemaal erg klein en in styreen best wel fragiel.
Er moet nog geschuurd worden, maar dat kan pas als de lijm echt uitgehard is.

Maar het resultaat is mi. nu al mooier dan dit:


Ik geloof dat de styreen versie er een heel stuk beter uit ziet, maar ik hoor graag jullie mening.

grt Piet.



Offline Dirk T

  • Super Modelspoorder
  • ******
  • Berichten: 1.352
  • Thanked: 99 times
  • Geslacht: Man
  • Tweerail DCC, NL 1950-1975 met ruime blik
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #18 Gepost op: 2 februari 2015, 17:55:23 »
Piet, op het uiterlijk zou ik voor styreen gaan. Vergelijk ze ook maar eens met de versie op Shapeways.
Het einde van een weg wordt altijd bereikt door hem stap voor stap af te lopen.

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #19 Gepost op: 2 februari 2015, 21:52:02 »
Ja Dirk die mening ben ik ook toegedaan.

Naar die seinen van Shapeways heb ik ook gekeken, zijn erg mooi.
Maar ja dat is 3D printing en dat is super scherp en fijn.
Maar het heeft ook een paar nadelen, je moet er zelf aan gaan boren en ik weet niet of het materiaal met de gangbare lijmen goed te bewerken is.
Ik heb er voor de grote NS seinen heel lang getwijfeld, maar heb toch besloten voor zelfbouw te gaan.

grt Piet

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #20 Gepost op: 12 februari 2015, 22:25:06 »
De kappen in reaktie #18 liggen inmiddels ook in het laadje "leuk maar niet leuk genoeg"
Ik heb nu van ABS een frontplaat en van messing buis de kappen gemaakt.
Dit omdat er bij verlichting toch wel erg veel strooilicht aan de voorkant te zien was.
En ABS en messing laten nu eenmaal slecht licht door.

Gisteren het seintje geschilderd en vandaag van led's voorzien.

De verlichting in de nieuwe dwergseinen met ABS front messing lichtkappen en styreen behuizing.


De bedrading van de 0603 leds.

Het strooilicht aan de achterkant in de kap.

De groene led moet nog wat getemperd worden.

Geen spatje licht lekkage aan de voorkant.


Tijd om met KrystalKlear lenzen te gaan maken, wel eerst de ruimte tussen de kappen en de led's opvullen en dan pas de lenzen maken.

grt Piet.

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #21 Gepost op: 13 februari 2015, 22:07:59 »

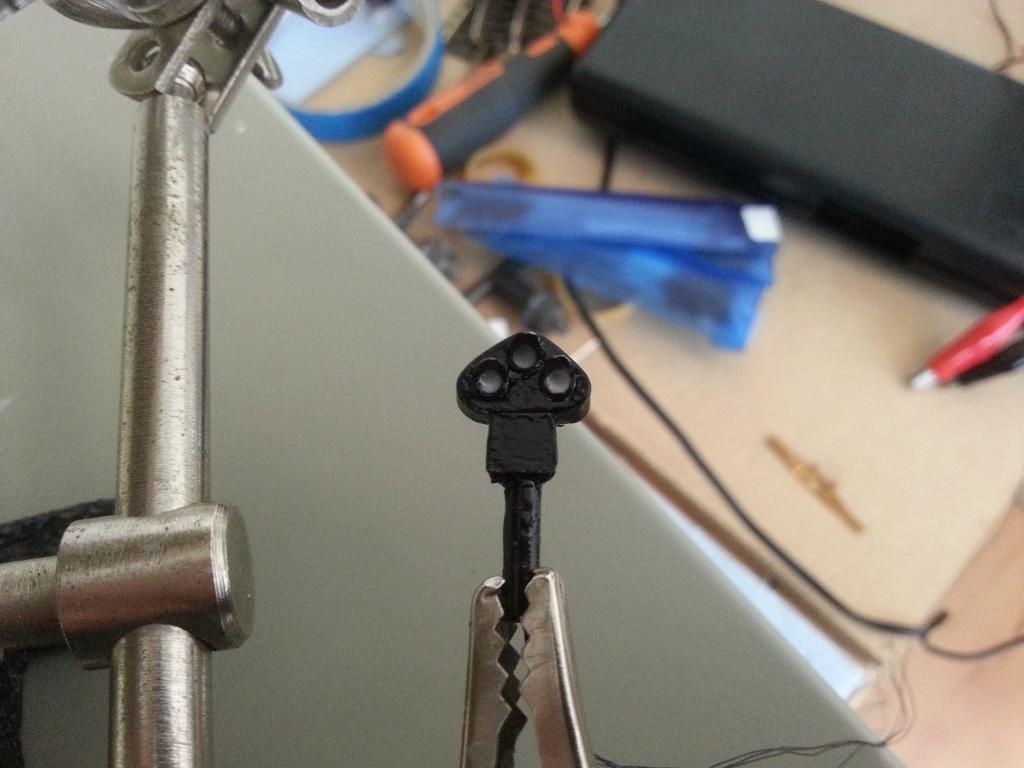

Vanmiddag de KrystalKlear aangebracht.
Volgens de gebruiksaanwijzing heeft het plm 48 uur nodig om helder te worden.

Het is nu nog melkwit, je denkt dat het helemaal niets wordt zo.

Maar ze zeggen wel eens, geduld is een schone zaak.
Zodra het helder is zal ik uiteraard ook daar een foto van plaatsen.

grt Piet.

Offline Wim Corduwener

  • Forumbeheerder
  • Super Modelspoorder
  • *****
  • Berichten: 10.924
  • Thanked: 303 times
  • Geslacht: Man
  • Enschede (import)
    • Portfolio
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #22 Gepost op: 13 februari 2015, 22:21:55 »
Duurt inderdaad vaak lang. Omdat het zacht blijft, kun je het er zó weer uitpeuteren als het niet geworden is wat je had verwacht.
Trefwoorden:  Mac • Modulebouw • H0, H0e en 0e • Tijdperk III (1950-1960) • Nederlands (H0 en H0e) • Frans (1:45) • Gelijkstroom • Twee rails • Voorlopig nog even analoog • Scratchbuilding en Kitbutchering... en ik maak eigenlijk nooit wat af.

Meest recente projecten: Frans diorama 2.0 (Spoor 0e) en Verbouwing Magic Train (schaal 0e)

Offline PietB

  • Rangeerder
  • ****
  • Berichten: 289
  • Thanked: 8 times
  • Ik slaap slecht, maar daar lig ik niet wakker van.
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #23 Gepost op: 13 februari 2015, 22:32:34 »
Oh maar ik heb helemaal geen haast hoor Wim  ;)
Laat het maar lekker drogen.

grt Piet.

Offline mark mms

  • Super Modelspoorder
  • ******
  • Berichten: 1.224
  • Thanked: 27 times
  • Geslacht: Man
Re: Zelfbouw NS-dwergseinen.(en dan toch weer net even anders.)
« Reactie #24 Gepost op: 14 februari 2015, 08:27:18 »
Beste Piet,

Dit is puik werk. En geduld en perfectie is ook mijn doel.
Al is dat soms lastig.  ;D
