Testen van ‘ba-scalemodels’ digitale componenten

Zoals beloofd in de topic ‘Opnieuw digitaal beginnen met moderne hardware’, zou ik verder gaan met het testen en beoordelen van recent op de markt gekomen hardware componenten van ‘ba-scalemodels’.
Om het in het forum wat overzichtelijk te houden, begin ik hiermee een nieuw topic (of draadje)
Deze NL firma uit Vlissingen heeft o.a. schakeldecoders en terugmeldmodules op de markt gebracht. Zie verder hun website:

https://bascalemodels.com/

Ik heb de volgende twee modules getest:



In dit eerste deel behandel ik de terugmeldmodule.

Opzet van een test omgeving

In het vorige topic heb ik de opzet beschreven van een test omgeving voor een draaitafel.
Deze omgeving is niet verbonden met mijn digitale (hoofd) baan.
Wel gebruik ik de YaMoRC YD7010 centrale voor beide omgevingen.
Uiteraard niet tegelijk. Wat kabels omschakelen etc.

De opzet is dan:





De 6 rode ingangen van de YD6016LN LocoNet module zijn aangesloten aan de lijnstukken 1 t/m 6.
Deze lijnstukken zijn volledig geïsoleerd van de draaitafel railaansluitingen (‘poten’).
De detectie op de draaitafel (10) is geregeld in de YD7652 TURN module. De detectie op de poten is met de YD7652ES module.

We gaan nu de ba-scalemodels 1201 module inpassen en testen in deze omgeving.

ba-scalemodels 1201 S88(N) Terugmeldmodule CS

Deze module heeft 2 x 8 = 16 kanalen, inclusief 16 led’s. Aan te sluiten met S88 of S88N bus.
Uiteraard voor 2-rail DC/DCC. We noemen hem hier voor het gemak: BA-1201.
Wat wel opvalt is dat de behuizing fors groter is dan YaMoRC of Digikeijs componenten:



Daar krijg je dan wel de 16 led’s extra bij!
Overigens heeft hun schakeldecoder 1208 weer 24 i.p.v. 16 aansluitingen in een zelfde behuizing als de 1201.
De S88(N) aansluitingen zijn natuurlijk eenvoudig, in vergelijking met de YaMoRC opties.
De prijsstelling is daarentegen weer zeer aantrekkelijk.

Testen van de module

Allereerst de startsituatie met de LN module, zoals hiervoor beschreven.



Dan zien we hier achtereenvolgens tijdens een draaiing de bezetmeldingen van:
-   Koploper
-   TURN
-   Centrale LocoNet



Bezet zijn dus 1,2 en10. Bovendien verschijnen ook 11 en 12. Dit gebeurt als de brug beweegt.
Dit heb ik bij de instellingen van de TURN ingebracht. 13 is een noodstop-melding. Dit ter info.

Nu gaan we de LN module vervangen door de BA-1201. Dit geeft:



Naast het verbinden van de lijnstukken 1 t/m 6 moet de LocoNet B aansluiting aan de centrale losgemaakt worden.
Daarvoor in de plaats komt de (groene) S88N verbinding met de BA-1201.



Wat ook in de centrale app moet worden aangeven.
Dan gaan we een zelfde situatie, als hiervoor, monitoren; met als resultaat:



Dit is identiek.

Tenslotte gaan we de LN module terugzetten, echter met daarachter de BA-1201.



De LocoNet kabel kan dus weer terug en de S88N kabel aan beide modules verbinden.
De verbindingen 1 t/m 6 laten we wel aan de BA module zitten.
Dit betekent wel dat de nummering van de bezetmeldpunten moet worden aangepast!
De eerste 16 zouden in de LN module en de TURN moeten zitten, dus 1 t/m 6 worden 17 t/m 22.
In Koploper is nu sprake van een 2e module, dus 1.01 t/m 1.06 worden 2.01 t/m 2.06.

Belangrijk is wel dat de YD6016LN ingesteld moet worden op één S88N erachter. Dit gebeurt in de app ervan.



Die moet dus wel via USB aangesloten worden aan de PC.
Ik gebruik dus even de USB kabel van de TURN. Zie ook de 2 led’s van de BA-1201 op volgende foto!



We gaan weer testen! Met als resultaat:



We zien dus nu dat de tweede serie bezetmeldpunten 17 t/m 32 zichtbaar wordt.

Kortom: het werkt allemaal, zoals het moet!

Conclusies

De 1201 terugmeldmodule van ba-scalemodels voldoet uitstekend en heeft een aantrekkelijke prijs/kwaliteit verhouding.
De led’s zijn een leuke extra. De S88(N) bekabeling opties zijn klassiek.
De grootte van de behuizing kan een bezwaar zijn. Niet als de module ‘onder de tafel’ gaat.

Tot zover de bevindingen t.a.v. deze module.
In een volgende bijdrage ga ik hun schakeldecoder bespreken.

Tot de volgende bijdrage!

Koos

[koosjong]

Testen van ‘ba-scalemodels’ digitale componenten

In dit 2e deel bespreek ik het testen van hun schakeldecoder.

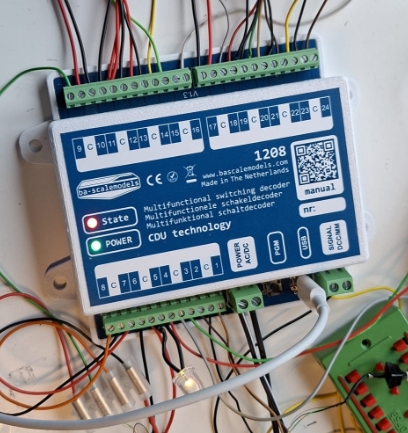

ba-scalemodels 1208 Schakeldecoder



Voor het aansturen van wissels, seinen en andere accessoires is deze multifunctionele schakeldecoder geschikt.
De decoder is te configureren met behulp van ‘BA Config’, een PC-applicatie waarmee via USB en PC,  de uitgangen in te stellen zijn.
De decoder beschikt over 24! individuele uitgangen.
Elke individuele uitgang kan worden belast tot maximaal 2,5 Ampère.
We noemen hem hier voor het gemak: BA-1208.

Hierbij nog een aardige video:

https://www.youtube.com/watch?v=OwlnS2aGIoY

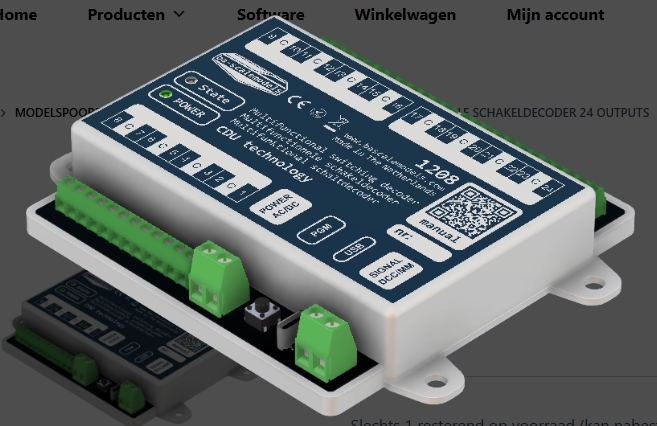

Wat weer wel opvalt is dat de behuizing fors groter is dan YaMoRC of Digikeijs componenten.
Maar je hebt er 24 in plaats van 16 uitgangen!

Configureren van de decoder

Bij deze BA-1208 decoder is weer een compleet andere aanpak gekozen voor het configureren van de 24 uitgangen.
Van hun website is laatste versie van hun BA Config applicatie te downloaden:

https://www.bascalemodels.com/software

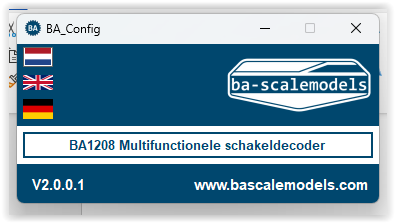

Na het installeren verschijnt:

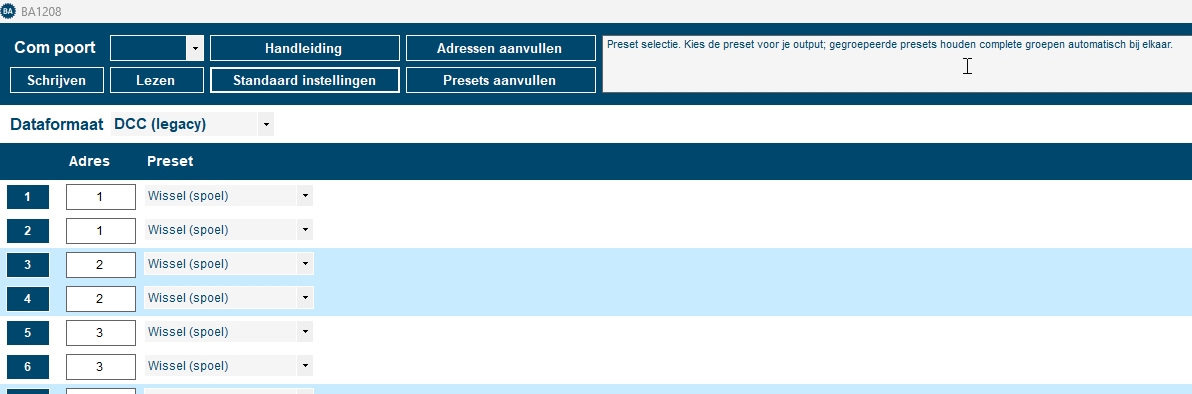

Na klikken op de witte balk verschijnt:



In de donkere blokken de 24 uitgangen en in de witte de 12 adressen. Default voor 12 wissels.
Dit is ook de standaard fabrieksinstelling, die met de knop met de zelfde naam weer ingesteld kan worden.

De applicatie werkt pas echt, na het verbinden van de decoder met de PC.
De bijgeleverde USB kabel is daarvoor bedoeld.
Verbinding maak je door het enige tijd indrukken van de ‘PGM’ knop tot het ‘State’ lampje rood wordt.
In de applicatie wordt daarna de COM poort aangegeven. Verder er op letten het juiste dataformaat te kiezen (DCC, Motorola).

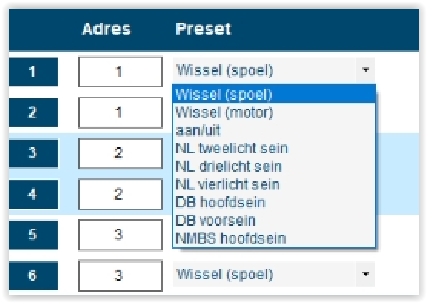

In de kolom ‘Preset’ is de volgende pop-up lijst te klikken:



Afhankelijk van de gekozen preset worden één of meerdere uitgangen samengevoegd en komen aanvullende instellingen beschikbaar.
In de handleiding worden alle NU mogelijke presets besproken:

https://bascalemodels.com/documentatie-bij-producten/

De lijst van presets wordt regelmatig uitgebreid, mede op verzoek van gebruikers.
Op dit moment zijn er dus presets voor

   Magneetspoel (*) en motor-wissels
   NL 2, 3 en 4 licht seinen (*)
   DB hoofd- en voor-sein
   NMBS hoofdsein
   Aan/uit met diverse opties zoals knipperen en vuur (*)

De met (*) aangegeven presets heb ik getest.

>>In de volgende bijdrage ga ik de test verder bespreken.
>> Heb wat problemen om alles in 1 keer te uploaden.

Koos

[koosjong]

Testen van ‘ba-scalemodels’ digitale componenten

In dit 3e deel ga ik verder met het testen van hun schakeldecoder.


Testen van de schakeldecoder

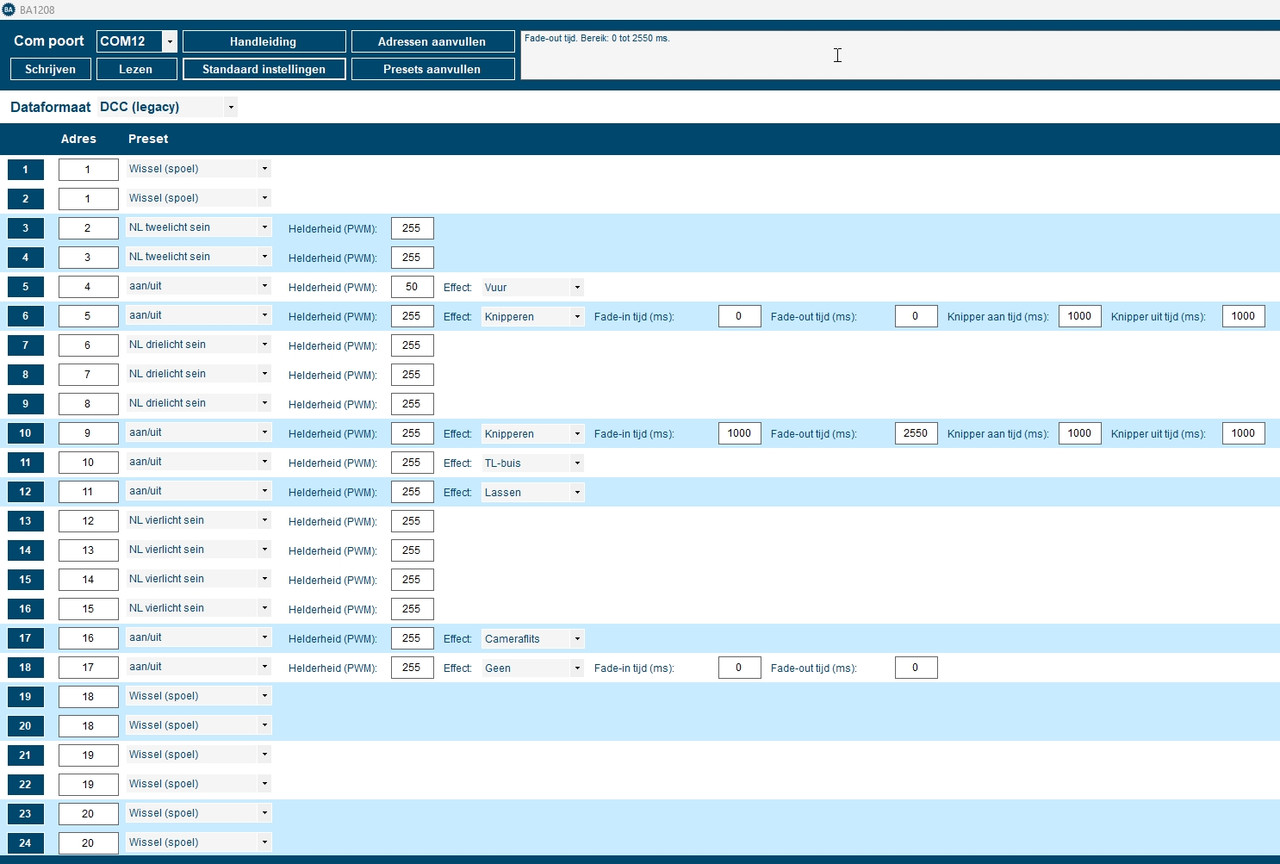

Met de applicatie BA Config heb ik alle 24 uitgangen met van alles geconfigureerd:



Nadat de PC is verbonden met de decoder (knop > rode led) kan de configuratie met het commando ‘Schrijven’ worden ingelezen.
Met ‘Lezen’ kan de configuratie ook weer zichtbaar gemaakt worden op de PC.
De applicatie onthoudt de laatste instelling namelijk NIET.



Ik bespreek nu mijn bevindingen:

Spoelwissels

Voor de adressen 1, 18, 19 en 20 zijn achtereenvolgens aangesloten:

   Fleischmann H0 spoel wissel
   Fleischmann H0 één arm sein
   Fleischmann relais
   Trix relais

Deze schakelen allemaal probleemloos op het schakel tableau van de YaMoRC centrale app.

Overigens kan dit ook door te klikken op de eerste (uitgangen) kolom van de BA Config applicatie.
Deze moet dan wel verbonden zijn met de decoder.

Voor het licht van het armsein heb ik een aan/uit preset gekozen op adres17.

Aan/uit varianten

Met het aansluiten van een aantal led lampjes, zijn geconfigureerd, op de adressen:

   4 > vuur effect
   5 > knipperen
   9 > knipperen met fade-out
   10 > TL-buis effect
   11 > Lassen effect
   16 > Camera flits

Die werken allemaal en geven leuke effecten

NL 2 licht sein (adres 2 en 3)

Hier gebruik ik een Fleischmann rood/groen sein.

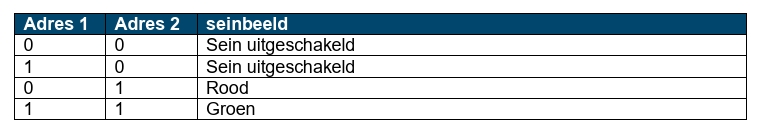

In deze preset zijn (helaas) 2 adressen  nodig met de volgende definitie:



Hierbij moet eerst het 2e adres worden aangeschakeld, alvorens rood/groen werkt op het 1e adres.
Advies is dit 2e adres te laten vervallen in een alternatieve preset voor een simpel 2-licht sein met 1 adres.

NL 3 licht sein (adres 6, 7 en

Hier gebruik ik een (n-schaal) 3 licht seintje, gemaakt door een 3D hobbyist.

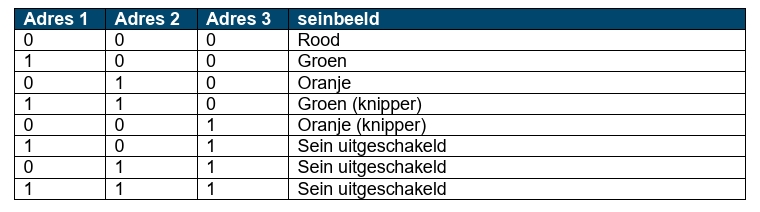

Bij deze preset is de definitie:



Hier doet het sein het direct, als er stroom op komt.
Maar kan wel worden uitgeschakeld. Ook hier de vraag of dit uitschakelen nodig is.
Verder functioneren alle seinbeelden.


NL 4 licht sein > oftewel 3 licht met cijferbak (adres 12, 13, 14 en 15)

Hier gebruik ik een door mij geknutselde set met 4 gekleurde lampjes.

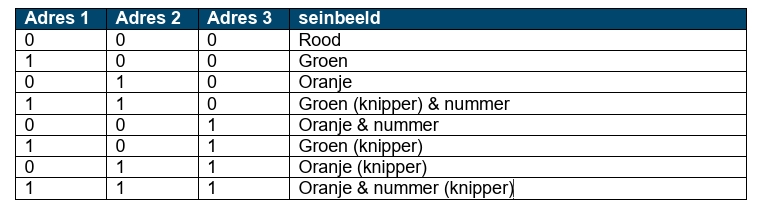

Bij deze preset is de definitie:



Echter het aanzetten van dit sein is ‘verborgen’ in het 4e adres.
Dit moet aan (1) staan om het sein aan te zetten.
Dus een 4e kolom met allemaal 1 ingevuld.
In mijn configuratie is dat dus adres 15.
Met het variëren van de adressen 12, 13 en 14 zijn alle seinbeelden verkregen.

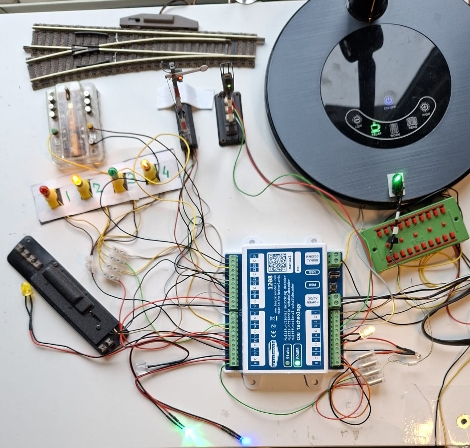

Hier een plaatje van de hele opstelling:



Werkt het ook met een besturingsapplicatie zoals Koploper?

Ook is gekeken of de presets overeenkomen met de functies instellingen in Koploper.
Daarvoor heb ik de hiervoor besproken draaitafel test opstelling gebruikt.

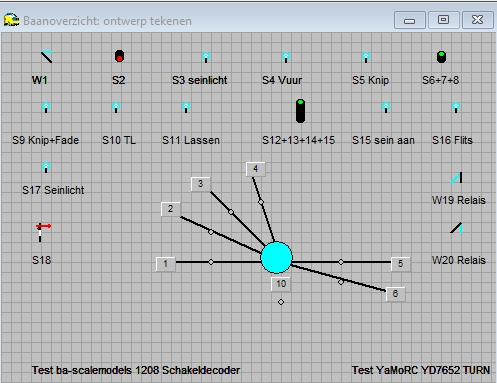

Alle adressen zijn toegevoegd aan het Koploper model van de draaitafel.
Voorlopig hebben ze niets te maken met het automatisch rijden met Koploper.
Ik heb alleen gekeken of alles naar behoren schakelt in het ‘testprogramma’ en bij een ‘speciale actie’.



De vier ‘spoel’ functies functioneren ok, net als alle aan/uit elementen.

Voor het 2 licht sein is gekozen voor S2 als simpel sein en S3 voor het aan en uit zetten ervan.

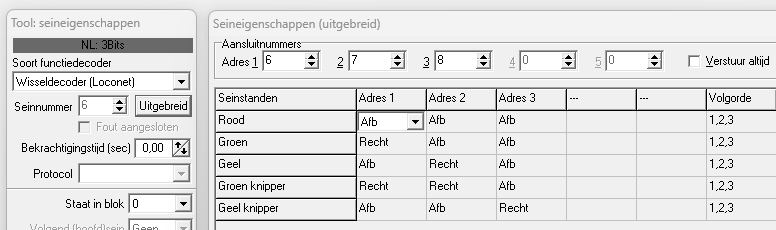

Voor het 3 licht sein is in Koploper gekozen voor ‘NL 3Bits’, waarbij de invoer is:



De tabel uit de handleiding is dus gevolgd, waarbij ‘0 = Afbuigend’ en ‘1 = Recht’.

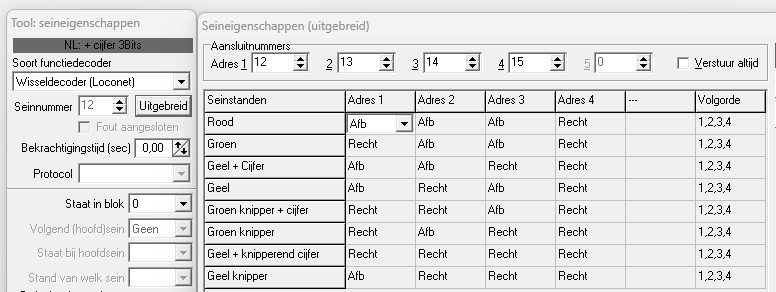

Voor het 4 licht sein wordt het ‘NL + cijfer 3Bits’, waarbij de invoer is:



Bij het 4e adres wordt alleen ‘1 = Recht’ ingevuld. Ook weer conform de handleiding.

Koploper testprogramma

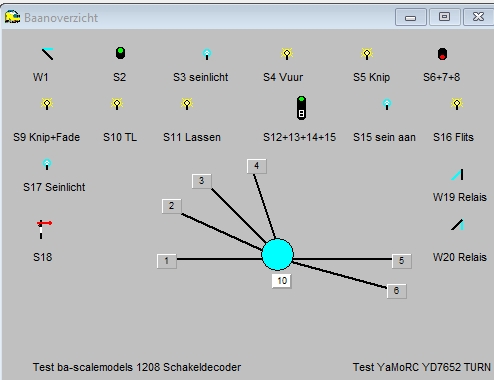

In het testprogramma zijn o.a. de seinen te testen alle seinbeelden, van hiervoor, tevoorschijn te toveren.

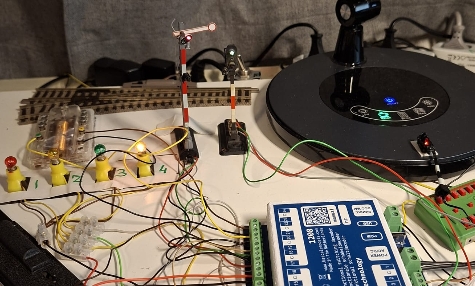

De stand van alle seinen is goed te zien op deze foto en is conform hiervoor:



Tenslotte nog een video van het schouwspel:

Conclusies

Deze schakeldecoder functioneert naar behoren in mijn testopstelling.

Alle geteste presets geven het te verwachten resultaat.

Met 24 uitgangen is de prijs/kwaliteit verhouding aantrekkelijk.
De forse afmetingen zijn hierdoor geen belemmering meer.

Het configureren met de applicatie BA Config werkt best gebruikersvriendelijk.

Het aantal presets is wat beperkt.
Ik neem aan dat de ontwerper dit zal uitbreiden.

De ‘uitschakel’ optie van de seinen moet heroverwogen worden als extra preset.

Kortom: een zeer bruikbare schakeldecoder.

Dit was het weer!

Groetjes,
Koos
